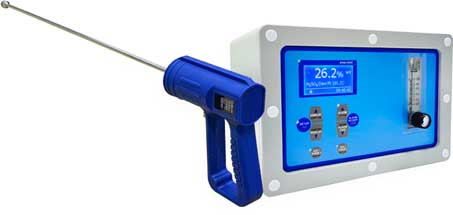

DT200 便捷式酸露点仪

系统描述:

◆ DT200便捷式酸露点仪(ACID DEW)采用空气冷却探针,其测量尖端带有酸露点检测器。检测器包含一个热电偶,用于测量检测器温度;另外还有一个铂电极,用于测量沉积在检测器表面的任何酸的电导率。

◆ 电动空气泵用于控制冷却空气流向探测器元件,以控制元件表面的温度。

◆ 铂电极中的电流变化率由电子控制单元测量,电子控制单元发出控制信号。该控制信号用于调整传感器元件,以获得电流变化率为零的元件温度(因此元件温度等于ADT酸露点温度)。

◆ 熔入探测器元件表面的热电偶元件允许测量探测器元件的表面温度。热电偶输出在仪表中被放大和线性化。

◆ 通过将空气射流沿着连接在探测器组件上的管子和喷嘴并指向元件的外表面,可以实现探测器元件的自动清洁。空气来自探测器清洁系统。清洁系统通过压缩空气供应为探测器清洁。

◆ 仪表产生自动或手动控制信号来激活检测器清洁机构。清洁周期的频率和持续时间在安装时进行设置,以适应工厂条件。

产品特点

应用特性:

DT200 便捷式酸露点仪(ACID DEW)可实时在线测得锅炉,加热炉烟气中的酸露点温度。根据所测得的酸露点温度可有效控制好锅炉和加热炉排烟温度,减少设备低温硫酸露点腐蚀,提高运行热效率,增加锅炉运行安全性并且延长设备的使用寿命。在测量时炉内或烟道内的温度可从常温至1200℃高温。

ADT(酸露点温度)产生的原因:

◆ 锅炉内硫酸的产生:

当含硫燃料在锅炉中燃烧时,硫被氧化形成二氧化硫(SO2)。然后,大部分二氧化硫被排放到大气中。然而,少量的二氧化硫会进一步氧化形成三氧化硫(SO3)。在水蒸气的作用下,三氧化硫会形成气态硫酸(H2SO4)。

SO3+H2O=H2SO4

如果这些气态 H2SO4没有冷凝,就会排放到大气中并消散。但是,如果其在锅炉烟道或烟囱内冷凝,则会导致严重问题。

气态 H2SO4会在温度低于酸露点温度(ADT)的任何表面上凝结。因此,温度低于ADT(酸露点温度)的任何表面都会出现酸沉积,并可能出现“冷端腐蚀”。典型的腐蚀部位是空气加热器、风机和烟囱。在某些条件下,碳颗粒可能会沉积在冷凝酸上。这可能导致大量酸饱和碳片的堆积,造成“结垢”。当这些酸饱和的薄片脱落后,就会从烟囱中排放出来。 在冷凝酸上。这可能导致大量酸饱和碳片的堆积,造成“结垢”。当这些酸饱和的薄片脱落后,就会从烟囱中排放出来。这种“酸性烟尘排放”会对工厂附近的环境造成严重污染,并可能损坏汽车车漆等。

◆ SO3对 ADT(酸露点温度)的影响:

SO3对 ADT(酸露点温度)有着非常显著的影响。例如,5ppm的SO3会将ADT(酸露点温度)从 60oC升至120oC。

因此,ADT(酸露点温度)足以对烟气中的H2SO4进行可靠评估。

注意,烟气的ADT(酸露点温度)仅受 SO3和水分浓度的影响。SO2对 ADT(酸露点温度) 的影响可以忽略不计。

◆ 测量ADT(酸露点温度)的必要性:

锅炉出口气体中的三氧化硫(SO3)在与水蒸气结合并在锅炉烟道或烟囱中冷凝之前是不会造成问题的。因此,为避免酸冷凝造成的腐蚀、结垢和酸性烟尘排放,锅炉运行时的出口气体温度必须超过ADT(酸露点温度)。

然而,由于锅炉在出口气体温度较高的情况下运行效率较低,理想的情况是将出口气体温度保持在略高于ADT(酸露点温度)的值。这样既能将酸冷凝的影响降至最低,又能最大限度地提高效率。如果出口气体温度要保持在略高于ADT(酸露点温度)的值,则必须实时在线精确ADT(酸露点温度)。

测量原理:

DT200 便捷式酸露点仪(ACID DEW)的酸露点探针是直插锅炉烟道内的,因此能实时在线接触产生的H2SO4蒸汽。

当酸露点探针的传感器热表面接触到硫酸蒸汽时,酸露点仪提供冷却气来冷却热传感器的表面,传感器温度下降的速率被严格控制,以允许对传感器的冷凝状态进行连续监测。一定时间的冷却后,硫酸(H2SO4)蒸汽有一部分冷凝成液态,在传感器表面产生结露的现象,结露的厚度变化在传感器的两个电极间产生了电阻(阻抗),根据电阻可以得到电导率的变化,当检测到这个电导率的变化电流时,就得到了烟气中酸露点的温度(ADT)。

系统特点:

◆ 专用探针测定:1台仪器可同时测量 水露点值,水分含量,酸露点值。

◆ 多路输出控制: 仪器有两路4~20mA电流输出及计算机通讯接口RS232和RS485。

◆ 测 量 范 围: 0℃~200℃ 酸露点值,0~100%水蒸汽,-50℃~100℃露点值,以及含水量 (g克/Kg每公斤)。

◆ 报 警 设 置: 仪器有1路通用报警输出以及3路可编程序报警输出。

◆ 自 动 校 正: 仪器会自动监测各功能系统并自动校正以保证仪器测量时的精度。

◆ 智 能 系 统: 仪器可人机对话并按预定的设置完成各项设置的功能。

◆ 显示输出功能: 仪器有很强的显示各种参数的功能并具有很强的各种参数的输出和控制功能。

◆ 可变参数选择: 可根据不同燃料(褐煤,洗煤,煤粉,天燃气,高炉煤气,重油,各牌号燃油等)不同含硫量生成的SO2及各燃料转化成SO3的转化率选择,直接获得各燃料高精度的燃烧烟气酸露点值。

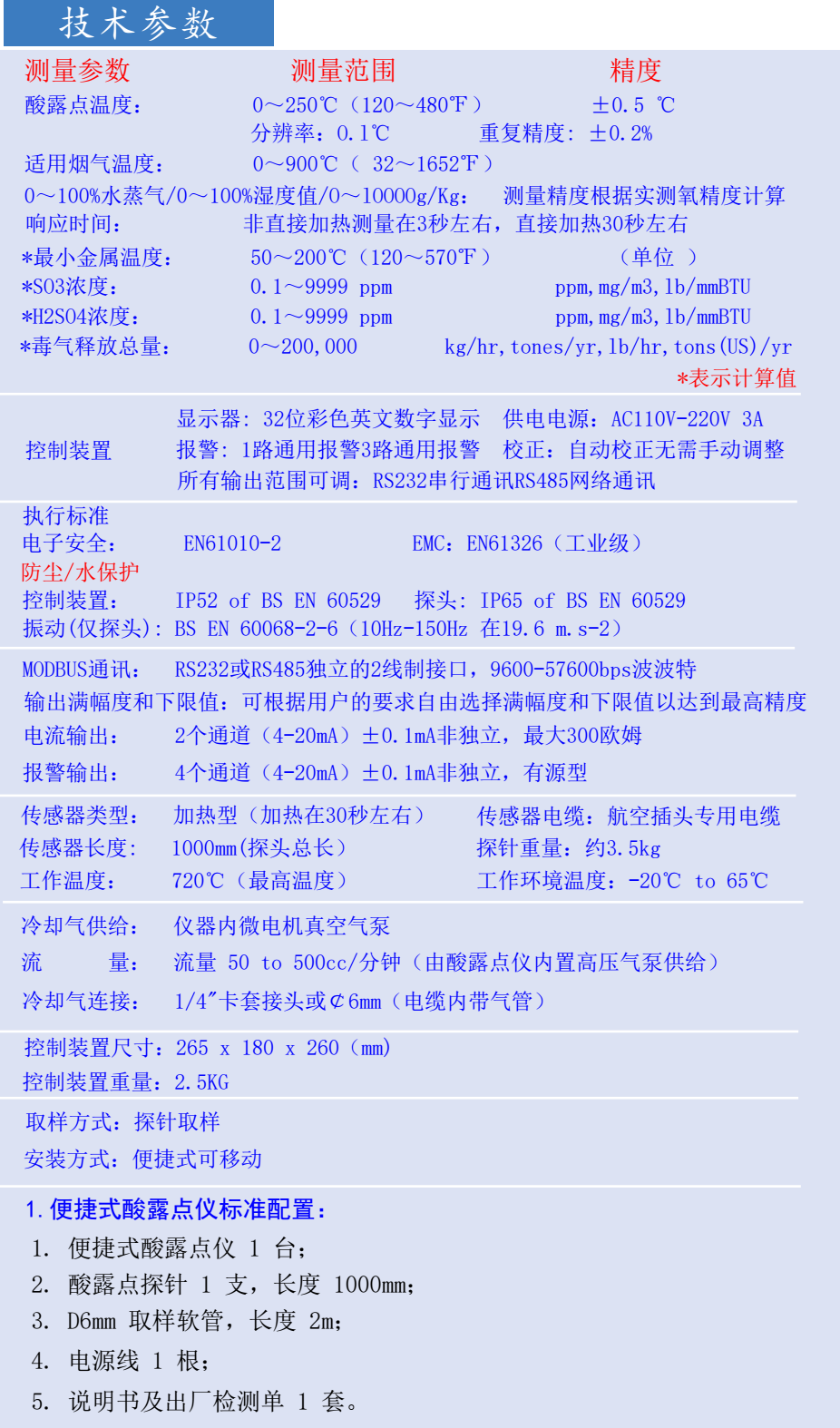

产品参数

测量参数                        测量范围                                         精度

酸露点温度:                    0~250℃(120~480℉)         ±0.5 ℃

                                        分辨率:0.1℃                             重复精度: ±0.2%

适用烟气温度:                  0~900℃( 32~1652℉)

0~100%水蒸气/0~100%湿度值/0~10000g/Kg:测量精度根据测氧精度计算

响应时间:                       非直接加热测量在3秒左右,直接加热30秒左右

*最小金属温度:                 50~200℃(120~570℉)               (单位 )

*SO3浓度:                      0.1~9999 ppm                     ppm,mg/m3,lb/mmBTU

*H2SO4浓度:                  0.1~9999 ppm                     ppm,mg/m3,lb/mmBTU

*毒气释放总量:                 0~200,000                     kg/hr,tones/yr,lb/hr,tons(US)/yr

*表示计算值

控制装置  显示器: 32位彩色英文数字显示 供电电源:AC110V-220V 3A

            报警: 1路通用报警3路通用报警校正:自动校正无需手动调整

            所有输出范围可调:RS232串行通讯RS485网络通讯

电子安全: EN61010-2              EMC:EN61326(工业级)防尘/水保护

控制装置: IP52of BS EN 60529  探头: IP65 of BS EN 60529

振动(仅探头): BS EN 60068-2-6(10Hz-150Hz 在19.6 m.s-2)

MODBUS通讯: RS232或RS485独立的2线制接口,9600-57600bps波波特

输出满幅度和下限值:可根据用户的要求自由选择满幅度和下限值以达到最高精度

电流输出: 2个通道(4-20mA)±0.1mA非独立,最大300欧姆

报警输出: 4个通道(4-20mA)±0.1mA非独立,有源型

传感器类型:加热型(加热在30秒左右)传感器电缆:航空插头专用电缆

传感器长度: 1000mm(工作长度) 探针重量:约3.5kg

工作温度: 720℃(最高温度)工作环境温度:-20℃ to 65℃

参比气供给:仪器内微电机真空气泵

流量: 流量 50 to 500cc/分钟(由酸露点仪内置高压气泵供给)

冷却气连接: 1/4"卡套接头或¢6mm(电缆内带气管)

控制装置尺寸:265 x 180 x 260(mm)

控制装置重量:2.5KG

取样方式:探针取样,

安装方式:便捷式可移动
